三坐标测量机日常培训

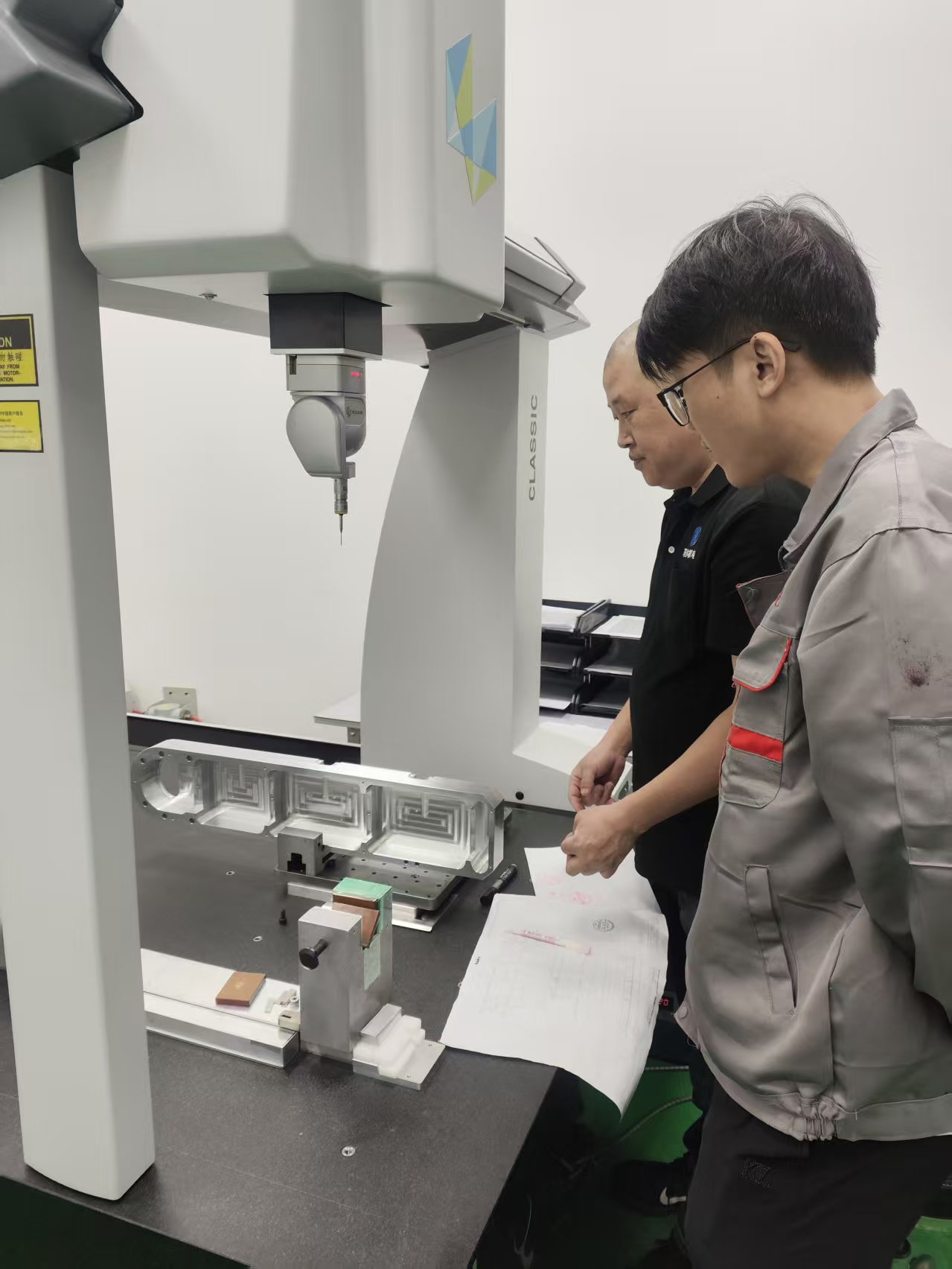

三坐标测量机日常培训内容丰富且实用，涵盖了设备的基本操作原理、精确测量技巧以及常见故障的快速排查与解决方法。通过专业讲师的细致讲解与现场实操演示，员工们不仅掌握了三坐标测量机的核心使用技能，还学会了如何高效利用这一精密仪器进行产品质量检测，确保生产流程的精准无误。培训过程中，大家积极参与互动，提出疑问并分享各自的使用心得，形成了良好的学习氛围，为提升整体工作效率与产品质量奠定了坚实基础。

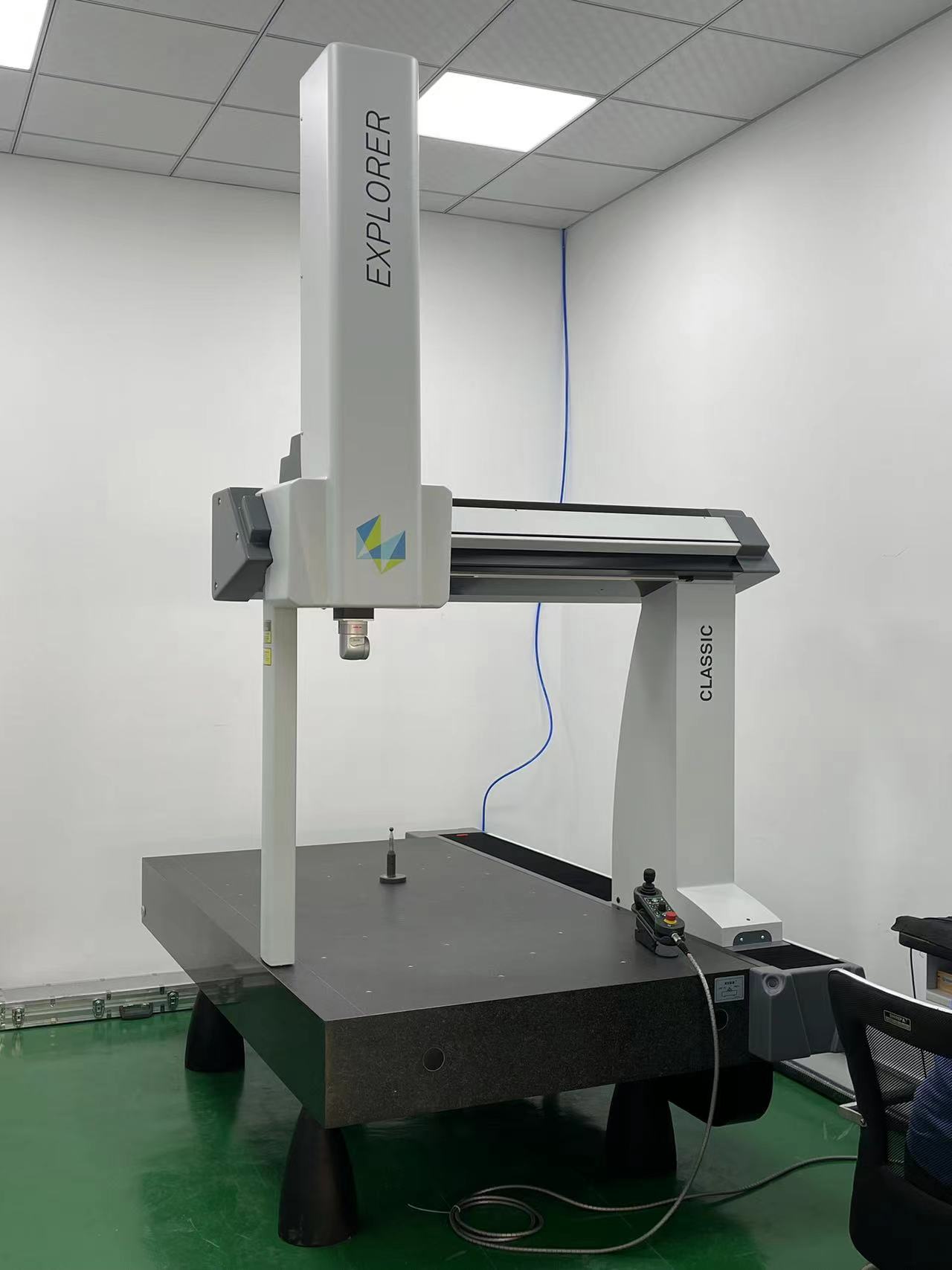

我司采用的是海克斯康10.15.08型三坐标测量机，行程范围：其行程范围为 1000mm×1500mm×800mm，能够满足较大尺寸工件的测量需求。外形尺寸：外型尺寸约为 1600mm×2477mm×2837mm，整体结构较为紧凑。硬件系统：采用轻质量外罩，可减少整机重量，提高测量效率。X 向 “精密三角梁” 设计，增强了整机的刚性质量比，提升了测量精度和运行稳定性。花岗石工作台厚重稳固，能有效减少振动影响。燕尾式导轨整体加工在花岗石平台上，提高了机器的精度和重复性。电机远程放置，既减少了移动质量，提高了速度，又避免了电机发热对机器性能的影响。此外，还采用了先进的高分辨率金质光栅尺，其热膨胀系数获得 PTB 认证。软件系统：配备 PC-DMIS 软件，具有中文版用户操作界面和在线中文帮助，操作便捷。该软件提供了快速启动界面，可实现测头系统管理、零件坐标系管理、几何特征测量等功能。同时，能导入多种格式的 CAD 数模，完成几何关系的计算、构造和形位公差的评价与分析，并具有测量数据的 CAD 格式输出功能和多种通用输出格式，还提供了丰富的检测报告标准模版和个性化定制功能。环境要求：标准环境温度为 18-22℃，环境温度变化为 1℃/h-2℃/24h，温度梯度为 1℃/m，相对湿度为 25％-75％。供气压力不小于 5bar，耗气量为 150NL/min。

设备使用分为四步走

一、操作前准备

检查环境与设备：检测环境温度是否在 18-22℃范围内，环境湿度是否在 25％-75％之间，气源压力是否不小于 5bar，电源是否为 220V/50Hz。同时检查设备外观是否完好，无损坏或变形，确认设备电源连接正常，接地良好。

清洁导轨：用高织纱纯棉布或医用脱脂棉花沾无水酒精清洁三轴导轨面，待导轨面干后才能运行机器。严禁用酒精清洁喷漆表面及光栅尺，光栅尺请用高织纱纯棉布或医用脱脂棉花轻轻擦拭。

二、开机操作

先打开电源，再打开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。

检查工作台及导轨面是否有阻碍机器运行的测量件，以免机器回零及操作过程中检测件与导轨碰撞。

运行软件，根据软件提示首先使机器正确回零点，在回零点前，先将测头移至安全位置，保证测头复位旋转和 Z 轴向上运行时无障碍。

测头校准

根据测量需求定义测头，在拆装测头、测杆时要使用随机提供的专用工具，校准值在允许范围内方可继续测量。

工件装夹与定位

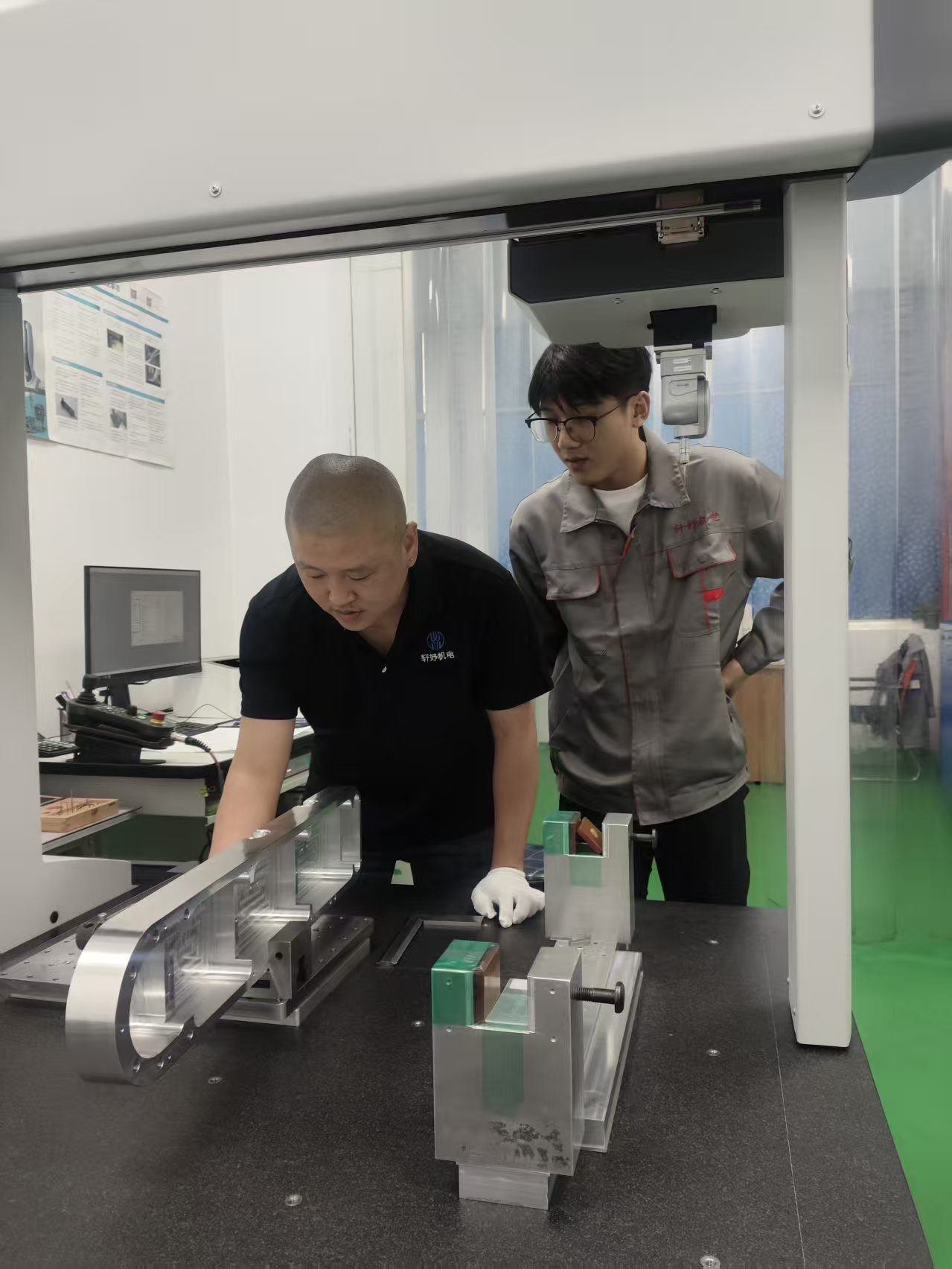

将待测工件放置在测量机工作台上，并根据工件形状和测量要求选择合适的装夹方式，如使用夹具、压板等工具固定工件。同时，选择合适的定位方式，如使用定位块、定位销等辅助工具进行定位，调整工件位置和方向，使其与坐标系匹配。

三、测量操作

编制测量程序：根据测量需求和工件特点，在测量软件中编制相应的测量程序，包括测点选择、测量路径规划、参数设置等。对于初学者，可先参考软件提供的示例程序。

设置测量参数：在测量程序中设置合适的测量速度和加速度，以确保测量精度和效率。程序第一次运行时要将速度降低至 10%-30%，并注意运行轨迹是否符合要求。

进行测量：选择手动或自动测量模式，执行测量程序，对工件进行测量。手动测量适用于复杂形状或难以自动测量的工件，可通过软件提供的图形化工具，手动控制测头在工件表面进行移动和触测；自动测量适用于形状规则、批量生产的工件，可提高测量效率和精度。

测量数据处理

测量完成后，通过测量软件对测量数据进行处理和分析，如计算几何关系、构造几何特征、评价形位公差等，并根据需要生成测量报告，测量报告可选择多种通用输出格式，也可使用软件提供的丰富检测报告标准模版和个性化定制功能。

四、关机操作

测量完成后，需清理台面，移除不必要的物件，保证台面干净整洁。

将 Z 轴运动到安全的位置和高度，避免造成意外碰撞，退出软件，给伺服断电，关闭控制柜电源及总电源，关闭气源开关。

三坐标测量机日常培训，首先可以通过系统培训，操作人员能够熟练掌握测量机的各项功能与操作技巧，有效提升测量效率与准确性；其次，培训过程中强调的安全规范与关机流程，有助于减少设备故障率，延长测量机使用寿命；再者，规范化的操作培训还能确保测量数据的一致性与可追溯性，为产品质量控制提供有力支持；最后，经过培训的操作人员能够更快速地适应不同工件的测量需求，提升整体生产线的灵活性与响应速度。
